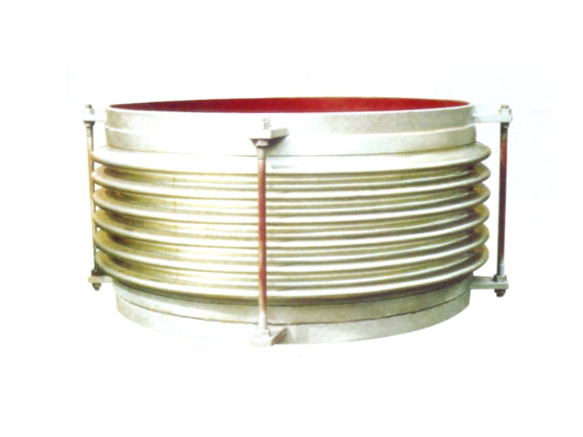

通用型波紋膨脹節是一種廣泛應用于管道系統的柔性補償元件，主要用于吸收管道因熱脹冷縮、振動或安裝誤差引起的位移。以下是其產品介紹的綜合分析：

        一、結構與組成

1. 核心部件

• 波紋管：采用薄壁無縫不銹鋼（如304、316L等）或鎳合金通過高精度塑性加工制成，具備優異的伸縮性和彈性，是補償功能的關鍵元件。

• 網套與接頭：網套由不銹鋼絲編織而成，增強承壓能力并保護波紋管；接頭采用法蘭或焊接方式，適配不同管道連接需求。

2. 輔助結構

• 導向支架與拉桿：防止過量位移，確保波紋管在安全范圍內工作。

• 導流筒（可選）：減少介質對波紋管的沖刷，延長使用壽命。

        二、功能特性

1. 補償能力

• 主要吸收軸向位移，也可補償少量橫向、角向位移。

• 補償量范圍：18-400mm（視規格而定）。

2. 性能優勢

• 耐壓耐溫：工作壓力可達6.0MPa，適用溫度范圍-20℃~450℃（特殊材質可擴展至800℃）。

• 耐腐蝕性：不銹鋼或合金材質適配酸、堿、鹽等腐蝕性介質。

• 減振降噪：吸收管道振動，降低設備運行噪音。

        三、技術參數

        四、應用場景

1. 工業管道系統

• 熱力管網、化工管道、鋼鐵廠高爐送風系統等，補償熱位移并降低安裝應力。

2. 設備連接

• 泵閥進出口，減少振動傳遞并保護設備。

3. 儲罐與管道柔性連接

• 防止地基沉降導致的管道變形破壞。

        五、選型與安裝要點

1. 選型依據

• 根據介質特性（溫度、腐蝕性）、位移方向及量值、壓力等級綜合選擇材質和結構。

2. 安裝規范

• 需設置導向支架，避免外力扭曲波紋管。

• 帶導流筒時需注意介質流向標識，防止雜質堆積。

        六、產品優勢與局限性

• 優勢：結構緊湊、標準化程度高、成本較低，適用于大部分中低壓場景。

• 局限性：相較于專用型（如壓力平衡式），補償復雜位移能力有限，高溫高壓場景需定制設計。

        如需更詳細參數或特殊工況選型建議，可參考產品手冊。
